Индикатор магнитного поля А4

Магнитный индикатор визуализации магнитного поля используются в учебных целях, производственных, научных исследованиях, для визуального определения наличия и вид потоков постоянных, магнитных полей. Магнитный дисплей (Flux-Детектор, пленка индикатор магнитного поля) делает видимым структуру магнитного поля. При воздействии на индикатор он окрашивается в темные тона, когда магнитное поле направлено под прямым углом к индикатору (вблизи полюсов) и светлеет, когда направление магнитного поля параллельно индикатору или его нет. Поэтому, можно легко будет определить структуру магнита аксиальное, диаметральное, секторное намагничивание.
этот пленочный индикатор для визуализации прохождения магнитных полей будет полезен на уроках физики при прохождении темы «магнитное поле».

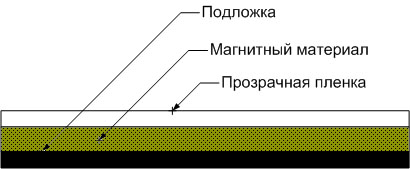

Конструкция: индикатор состоит из 3 слоев. Самый верхний, первый слой из прозрачной майларовой пленки, через которую можно наблюдать. Вторым слоем располагается магнитный материал, третьим слоем непрозрачная черная подложка. Толщина всех слоем 0.1-0.3 мм. Второй слой сделан по нано-технологии и состоит из матированных капсул магнитной миграции. Капсулы состоят из металлов, 59 нанометров, смешанных с пигментом и находящихся в вязкой среде, в ней капсулы свободно поворачиваются под воздействием сильного внешнего магнитного поля. Не содержит токсичные, радиоактивные составляющие.

Процесс визуализации создает контраст между светлыми и темными участками в ходе взаимного расположения капсул перемещения в среде, определяя их расположение направлением внешнего магнитного поля, приложенного к объекту. Если частицы в вязкой среде расположились горизонтально по отношению к падающему на него потоку света, то этот свет отражается от их поверхности, и мы визуально наблюдаем на поверхности индикатора светлые-зеленые участки. Если же частицы расположить так, как показано на рисунке 2, то свет не отражается, а поглощается подложкой и мы увидим темную подложку. Также не обязательно чтобы частицы располагались только в горизонтальных или только вертикальных плоскостях. Они могут располагаться совершенно в произвольном порядке. На поверхности пленки это будет отражаться, как чередование более темных или более светлых пятен.

Магнитный индикатор визуализации магнитного поля используются в учебных целях, производственных, научных исследованиях, при которых возникает необходимость визуально определить наличие и вид магнитного поля. Магнитный индикатор (Flux-Детектор, магнитный детектор, пленка для визуализации магнитного поля) делает магнитное поле видимым. Магнитный индикатор окрашивается в темные тона, когда магнитное поле направлено под прямым углом к пленке (вблизи полюсов) и светлеет, когда направление магнитного поля параллельно пленке или его нет. Таким образом, можно будет легко определить намагничивание магнита (аксиальное, диаметральное, вдоль длины и т.п.). Пленка для визуализации магнитного поля будет полезной для урока физики по теме «магнитное поле».
