Описание Регулятор мощности РМ 2
Регулятор мощности РМ-2 предназначен для поддержания на нагревателе заданного точного, высокостабильного эффективного (среднеквадратичного) значения напряжения.
Прибор применяться в самогоноварении и технологических процессах на производстве и в быту, где требуется поддержание “нежной температуры” без локальных перегревов.
Управление мощностью осуществляется посредством симистора, ВТА41, ВТА40, ВТА100. ТС142-80, который пользователь покупает, выбирает и подсоединяет сам, исходя из требуемой мощности.
Выбрать комплектацию можно рядом с ценой.
Симистор с радиатором выдерживает: ВТА40, ВТА41: 20А. ВТА100: 50А, ТС142-80 45-60А.
Особенностью устройства является то, что он на выходе поддерживается всегда стабильное напряжение, вне зависимости от колебаний напряжения на входе при условии если входное не опускается ниже заданного выходного напряжения. (добавить входное напряжение можно с помощью трансформатора или ЛАТРа).
1. Диапазон входного напряжения, при котором прибор сохраняет работоспособность: от 160 до 300 Вольт.
2. Диапазон задания напряжения, поступающего на нагрузку: от 35 до 255 V.
3. Стабильность поддержания заданного напряжения плюс-минус 1-2 V.
4. Максимальный ток нагрузки: не ограничен и выбирается пользователем.
5. Корпус прибора на DIN-рейку и занимает место 50мм.
6. Дополнительный управляющий вход "Форсаж" включающий нагрев на полную мощность.
7. Производство: г. Донецк.
Условия эксплуатации прибора:
температура окружающей среды для рабочего состояния прибора: от -5 до +50 °С;
относительная влажность до 80% при температуре 25 °С.

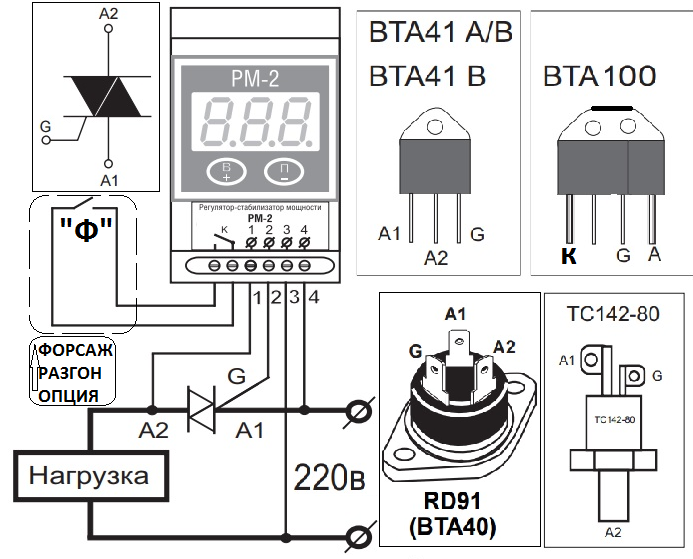

Схема подключения силового симистора к регулятору РМ 2:
