Описание Электромагнит ЭМИС 5100 220в (МИС)
|
Электромагниты ЭМИС используются для удаленного управления исполнительными механизмами такими как тормоз, открывание двери, перерезание, прессование и другие промышленные назначения. Электромагниты ЭМИС разработаны и выпускаются взамен серии МИС с такими же техническими характеристиками и присоединительными размерами. Все электромагниты проходят обязательный контроль качества на заводском стенде.
|
Наименование параметра
|
Значение параметра
|
|
Номинальный ход якоря, мм
|
15/20/25/30
|
|
Номинальное тяговое усилие, Н
|
16...170
|
|
Номинальное рабочее напряжение, В
|
220,380
|
|
Электромагнит тянущего исполнения
|
Наименование параметра
|
ЭМИС
1100
|
ЭМИС
2100
|
ЭМИС
3100
|
ЭМИС
4100
|
ЭМИС
5100
|
ЭМИС
6100
|
|
Ном. ход якоря мм.
|
15
|
20
|
20
|
25
|
25
|
30
|
|
Тяговое усилие, H
|
ПВ100%
|
16
|
25
|
25
|
40
|
63
|
100
|
|
ПВ40%
|
16
|
25
|
25
|
40
|
63
|
100
|
|
ПВ15%
|
25
|
40
|
40
|
63
|
100
|
170
|
|

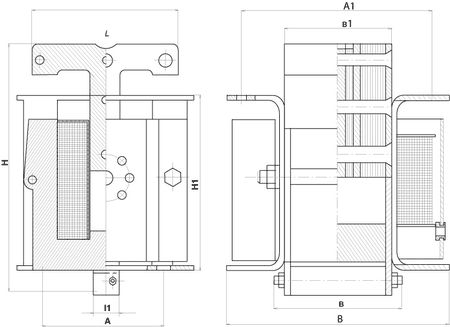

Присоединительные размеры, мм.
|
А
|
46+-0,25
|
54+-0,25
|
54+-0,25
|
70+-0,25
|
70+-0,3
|
84+-0,5
|
|
А1
|
51+-0,8
|
56+-0,8
|
61+-0,8
|
69+-0,8
|
85+-0,7
|
62+-0,8
|
|
Д
|
4,1
|
6,1
|
6,1
|
9,2
|
9,2
|
12
|
|
d1
|
5,5
|
6,6
|
6,6
|
6,6
|
7
|
9
|
|
b1
|
29
|
29,5
|
29,5
|
35,5
|
48,5
|
55,5
|
|
b2
|
10,5
|
10,5
|
10,5
|
12,5
|
16,5
|
20,5
|
|
l1
|
15
|
18
|
18
|
26
|
26
|
30
|
|
h
|
7,5
|
9
|
9
|
13
|
13
|
15
|
|
Габаритные размеры, мм
|
L
|
70
|
75
|
75
|
94
|
94
|
120
|
|
B
|
68
|
80
|
85
|
90
|
108
|
106
|
|
H1
|
74,5
|
87,5
|
87,5
|
109,5
|
109,5
|
130,5
|
|
H
|
89,5
|
107,5
|
107,5
|
134,5
|
134,5
|
184
|
Электромагнит толкающего исполнения
|
Наименование параметра
|
ЭМИС
1200
|
ЭМИС
2200
|
ЭМИС
3200
|
ЭМИС
4200
|
ЭМИС
5200
|
|
Ном. ход якоря мм.
|
15
|
20
|
20
|
25
|
25
|
|
Тяговое усилие, H
|
ПВ100%
|
16
|
25
|
25
|
40
|
63
|
|
ПВ40%
|
16
|
25
|
25
|
40
|
63
|
|
ПВ15%
|
25
|
40
|
40
|
63
|
100
|
|
Присоединительные размеры, мм.
|
А
|
46+-0,25
|
54+-0,25
|
54+-0,25
|
70+-0,3
|
70+-0,3
|
|
А1
|
51+-0,8
|
56+-0,8
|
61+-0,8
|
69+-0,8
|
85+-0,7
|
|
l1
|
13+-0,135
|
17+-0,1
|
17+-0,1
|
19+-0,165
|
19+-0,165
|
|
b
|
40
|
40
|
40
|
46,
|
59
|
|
b1
|
29
|
29,5
|
29,5
|
35,5
|
48,5
|
|
d
|
5,5+0,3
|
6,6+0,3
|
6,6+0,3
|
7
|
7
|
|
Габаритные размеры, мм
|
L
|
61
|
74
|
74
|
97
|
95
|
|
B
|
65
|
75
|
80
|
91
|
108
|
|
H
|
97
|
118
|
118
|
127
|
127
|
|
H1
|
50
|
65
|
65
|
86
|
86,5
|
"
